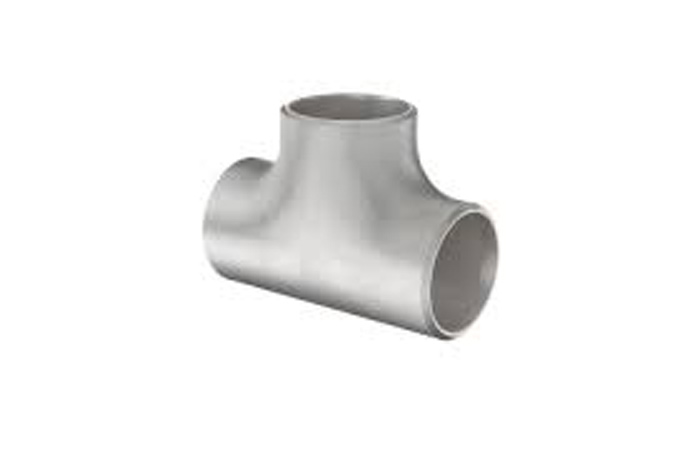

سه راهی مساوی بدون درزدار دارای سه خروجی با قطر یک اندازه قطر می باشد و برای گرفتن انشعاب هم اندازه با خط اصلی استفاده می شود و اتصال بصورت جوشی می شود.
کاربرد سه راهی تبدیل استیل
بیشتر بخوانید: آشنایی با سر دنده استیل و انواع آن
سه راهی مساوی بدون درزدار دارای سه خروجی با قطر یک اندازه قطر می باشد و برای گرفتن انشعاب هم اندازه با خط اصلی استفاده می شود و اتصال بصورت جوشی می شود.
سه راهی بدون درز در خطوط فشار قوی و دما بالا قابل استفاده می باشد.

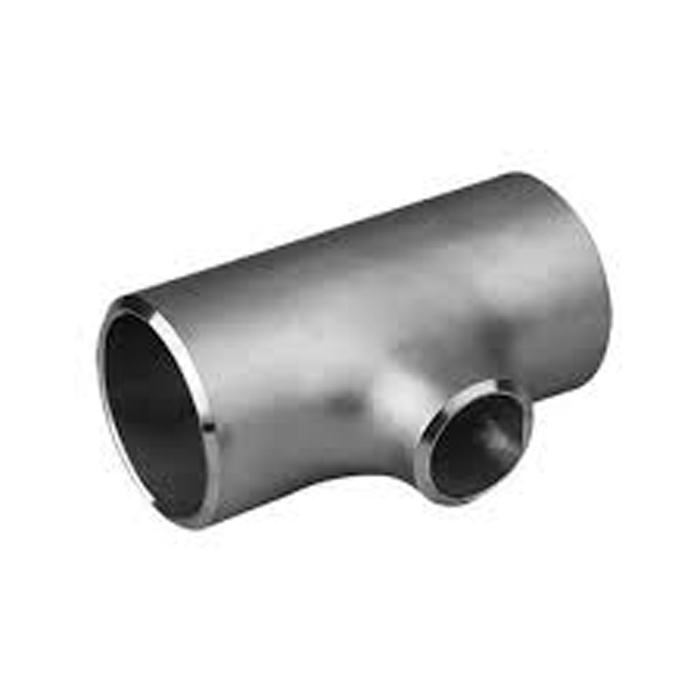

اگر انشعاب گیری کوچکتر از خط اصلی لازم باشد، از سه راهی تبدیل بدون درزدار استفاده می شود.
در سه راهی مساوی سایز انشعاب گرفته شده با سایز خط اصلی مساوی می باشد.

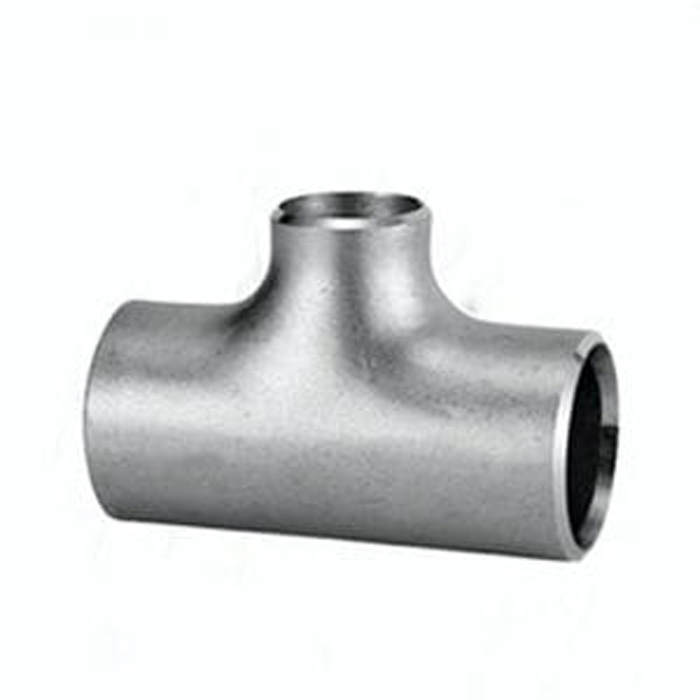

در سه راه تبدیلی قطر دو طرف آن مساوی بوده و قسمت نافی اندازه کوچکتری دارد.
سه راه تبدیلی مانیسمان، سه راهی نامساوی یا سه راه کاهنده نیز نامیده می شود.
در سه راه تبدیلی دو سمت مساوی در دو سمت و خروجی وسط (نافی ) دارای سایز کوچکتری می باشد.
جنس سه راهی
1. فولاد
این نوع سه راهی درز دار و بدون درز با رده بندی های 10 الی رده 160 تولید می شود که بسته به نوع سیال یا میزان دما و فشار سیال مورد استفاده قرار می گیرد.
2. استنلس استیل
این نوع هم در دو نوع درزدار و بدون درز تولید می شود و بنا به محل مصرف از نوع مخصوص استفاده می شود. استفاده معمول این نوع سه راهی در صنایع پتروشیمی و غذایی می باشد.
3. پلی اتیلن
مواد پلی اتیلن در موادی همچون آب و گاز و فاضلاب مورد استفاده قرار می گیرد. در این موارد تحمل فشار ، دما و خمش بسیار مهم است.
4. گالوانیزه
سه راهی گالوانیزه بیشتر در لوله کشی های آب استفاده می شود.
سه راهی از جنس های دیگری مثل چدن، آلومینیوم، مس، برنج نیزساخته می شود.
کاربرد انواع سه راهی
سه راهی ها بسته به نوع و جنس آلیاژ در موارد زیر کاربرد دارند
1. پروژههای گاز رسانی
2. لوله کشی آب موتورخانه و فن کویل ها
3. لوله کشیهای آب خاص مانند کشاورزی
4. لوله کشی روکار در صنعت ساختمان سازی
5. تصفیه ضایعات
6. صنایع دریایی
7. تجهیزات صنعتی
مزایای سه راهی ها عبارت است از:
1. مقرون بهصرفه بودن
2. استفاده در لوله کشی گاز خانگی و فنس کشی
3. قابل استفاده در خطوط لوله کشی با ارتفاع بلند
4. تولید آسان
5. عمر طولانی
مزایای سه راه تبدیلی مانیسمان
1. در برابر زنگ زدگی مقاوم است.
2. دارای عمر طولانی است.
3. قابلیت گرفتن انشعاب با سایز های مختلف را دارد.
4. بدون درز استو قابلیت تحمل فشارهای بالا را دارد.
5. قابلیت اتصال سریع و آسان به وسیله جوش را دارد.
6. در برابر حرارت بالا و سرما مقاوم است.
سه راهی درزدار
سه راهی درزدار مانند لوله درزدار در مرحله تولید برای اتصال در بدنه عملیات جوشکاری انجام می شود.
این لوله در برابر فشار بالا و دما دچار خوردگی می شود و طول عمر پایین تری نسبت به سه راهی بدون درز دارد.
سه راهی درزدار معمولا از جنس فولاد یا استیل است و برای انتقال آب، گاز، بخار و هوا مورد استفاده قرار می گیرد.
سه راه جوشی

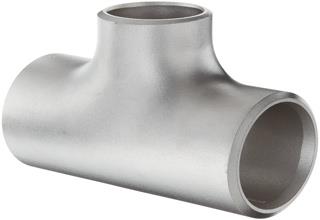

سه راهی مساوی استیل جوشی برای گرفتن انشعابی هم اندازه با خط اصلی به کار می رود و بصورت جوشی انجام می شود.
سه راه استیل جوشی به منظور تغییر مسیر یا انسداد مسیر استفاده می شود.
سه راه استیل لوله مانیسمان برای متصل کننده، تقسیم کننده، مسدوده کننده، کاهش دهنده، تغییر دهنده مسیر حرکت استفاده می شود.
سه راهی ها اغلب در دو نوع سه راهی جوشی 90 درجه و سه راهی جوشی 45 درجه تولید و عرضه می شوند.
بیشتر بخوانید: سه راهی تبدیلی استیل
جوشکاری سه راه جوشی
روش اتصال لوله به اتصالات جوشی به این صورت است که آنها در یک نقطه لب به لب کرده و با دستگاه جوشکاری، به وسیله ی الکترود و یا با جوشکاری آرگون عملیات جوشکاری انجام گیرد.
انتهای لوله باید حتماً ماشین کاری شده و پخ زده شود و اتصالات نیز باید دارای پخ باشند. دو قطعۀ مورد نظر باید در راستای هم و در فاصلۀ مناسب از هم، خال جوش می خورد و پس از آن با جوشی پیوسته اتصال کامل می شود. در بعضی مواقع برای ایجاد فاصلۀ مناسب برای انجام عملیات جوشکاری از یک رینگ استفاده می شود.
تقسیم بندی سه راهی جوشی
1. سه راهی 45 درجه
2. سه راهی تبدیل رو پیچ و تو پیچ
3. سه راهی تبدیل ساده
4. سه راهی قائم
5. سه راهی جوشی فشار ضعیف، متوسط و قوی
سه راهی جوشی فشار قوی
سه راهی جوشی فشار قوی یا High Pressure BW TEE و سه راهی جوشی تی یا T به فشار کار انتخاب می شود و انواع مانیسمان و درزدار تولید می شود.
سه راهی جوشی تی فشار ضعیف
این اتصالات جوشی در دو نوع 45 درجه یا Tee Y و نوع 90 درجه یا Tee موجود است. برای تولید آن ها نیز از روش های ریخته گری بسته به نوع موادی که از آن عبور می کند و محل نصب استفاده می شود.
سه راهی جوشی فشار ضعیف بر مبنای سایز و اندازه دهانه ها به دو نوع سه راهی تبدیلی یا سه راهی فشار ضعیف Reducing Tee و سه راهی مستقیم یا سه راهی فشار ضعیف Equal Tee تقسیم می شوند.
سه راهی فشار ضعیف Reducing Tee برای انشعاب گیری در زمانی که دو لوله سایز و اندازه برابر داشته باشد، هم راستا و در یک جهت و هم مرکز باشند استفاده می شود. در این اتصال دو دهانه روبروی هم دارای قطر دهانه هم اندازه هستند و نافی دارای قطر کمتری است.
در نوع دوم یعنی نوع Equal Tee همه دهانه ها هم اندازه هستند.
