زانو جوشی استیل

زانویی لوله‌ای استیل (elbow) ، در یک سیستم لوله‌کشی برای تغییر جهت مسیر سیال قسمت مهمی است. زانویی برای اتصال دو لوله با همان قطر استفاده می شود.

زانویی معمولا به اشکال گالوانیزه، استنلس استیل (ضد زنگ) و پلی اتیلن به دو شکل جوشی و دنده ای تولید می شود.

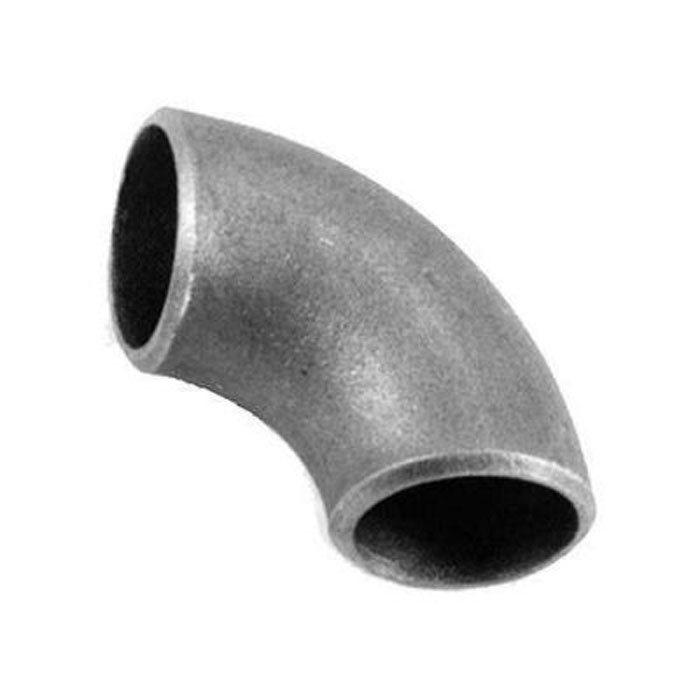

زانوی جوشی نوعی زانویی فولادی است  که به دو صورت درز دار یا ورت مانیسمان (بدون درز) تولید می شود. در روش جوشی ورق به شکل لوله در می آید و بوسیله الکترود دو سر آن به هم جوش داده می شود (پرس سرد) و دیگر نیازی به درز در آن نیست (seamless). این زانویی معمولا برای انتقال سیالات با فشار و دمای بالاتر نسبت به انواع دیگر اتصال استفاده می شود.

انواع زانو از جهت اتصال

1- جوشی یا بات ولد

2- دنده ای یا رزوه ای

3- ساکت ولد

بیشتر بخوانید: کاربرد زانو استیل در صنایع غدایی

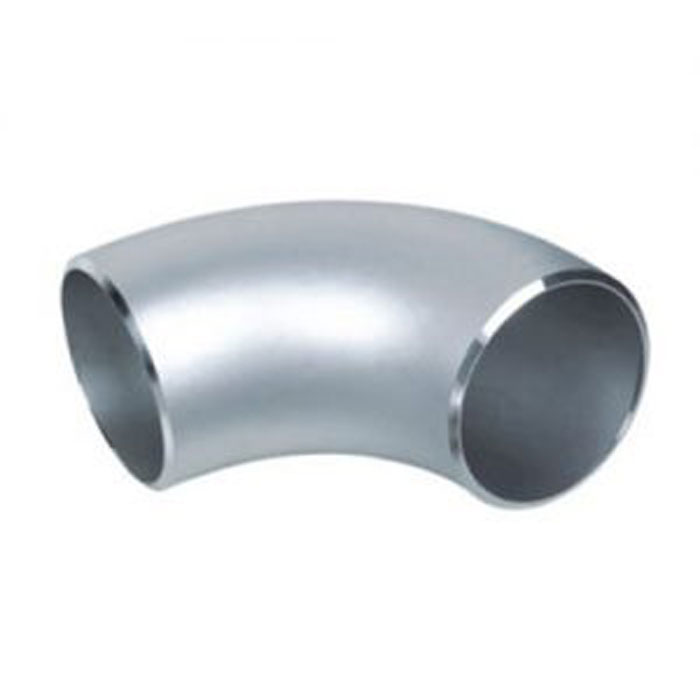

انواع زانو جوشی استیل

1- دو سر جوش

2- یک سر جوش و یک سر دنده

اتصال جوشی با عملیات جوشکاری استیل و با استفاده از الکترود استیل انجام می شود و در اتصال یک سر دنده ای باید استاندارد دنده زنی انجام گیرد.

انواع زانوی جوشی استیل بر اساس زاویه

زانو جوشی استیل از زاویه جهت، نوع اتصال، طول و شعاع ( شعاع کوتاه و شعاع بلند) و مواد متفاوت است.

1- 45 درجه

2- 90 درجه

3- 180 درجه  که پرمصرف ترین است.

برای برخی از خطوط لوله ویژه 60 درجه و 120 درجه هم تولید می شود.

تعریف شعاع زانویی

شعاع زانویی میانگین شعاع خمیدگی است.

زانویی شعاع کوتاه ( SR ELBOW)

اگر شعاع برابر قطر لوله باشد، زانویی شعاع کوتاه یا زانویی SR نامیده می شود، که معمولا برای خطوط لوله کم فشار و کم سرعت استفاده می شود.

زانویی شعاع بلند (LR ELBOW)

اگر شعاع از قطر لوله بزرگتر باشد، زانویی شعاع بلند یا زانویی LR نامیده می شود، که برای خطوط لوله فشار قوی و جریان زیاد مورد استفاده قرار می گیرد.

4 کاربرد اصلی زانوی جوشی استیل

1- جایی که نیاز به آب بندی کامل در مسیر لوله و اتصالات داریم.

2- هنگامی که استحکام بلند مدت و مقاومت مورد توجه است.

3- زمانی که لوله ها فشار قوی هستند و حجم زیادی سیال در لوله ها منتقل می شود.

4- اگر نخواهیم تغییری در لوله کشی تا سالها انجام شود از زانو جوشی استیل استفاده می شود.

4 مورد از استفاده های زانوی استیل

1- در ورودی و خروجی مخازن صنایع غذایی

2- ورودی و خروجی های رادیاتور

3- برای بهینه سازی سایر اتصالات استیل

4- تغییر مسیر جریان مایع و گاز به صورت ۴۵ درجه

5- تغییر مسیر جریان با زاویه ۹۰ درجه

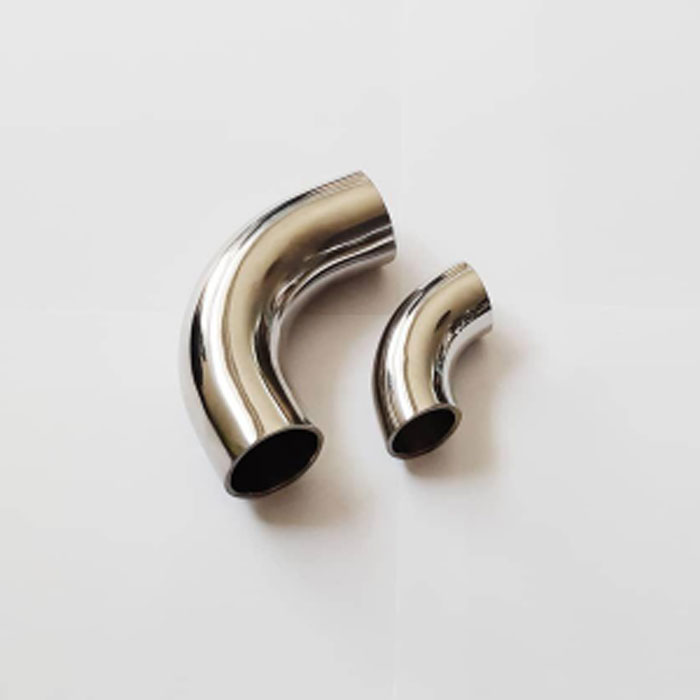

زانوهای مورد استفاده در صنایع غذایی

این زانوها  از استنلس استیل 304 و 316 تولید می شود . از استنلس استیل در محیطهایی استفاده می شود که اکسیداسیون مقطی و طولانی مدت وجود دارد و موجب زنگ آهن و فرسایش مواد دیگر می شود. استنلس استیل (ضد زنگ) حاوی درصد بالای کروم و نیکل می باشد.

موارد استفاده از زانوهای استنلس استیل:

1- محیط هایی که رطوبت بالا دارد.

2-  محیط هایی که شرایط بالای دمایی محیط دارد.

3- محیطهای بهداشتی، لبنی و دارویی

4- مایعات اسیدی و خورنده

برای تغییر مسیر لوله در یک مسیر، از زانو جوشی 45 درجه استفاده می شود . برای تغییر شعاع از زانو جوشی 90 درجه و اگر برگشت داشته باشیم از زانو جوشی 180 درجه که U شکل است استفاده می شود.

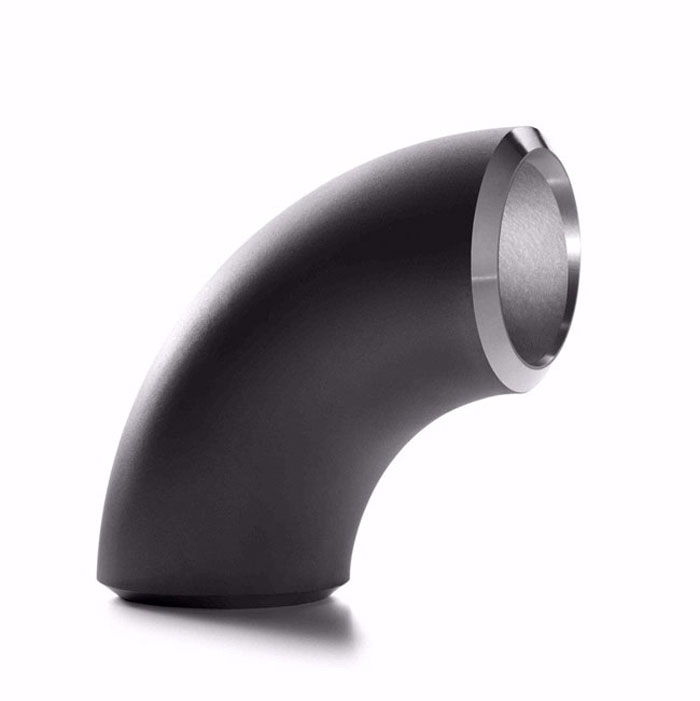

زانویی استیل 90 درجه

زانو استیل 90 درجه که به زانوی عمودی هم معروف است و برای تغییر جهت سیال یا مایع بکار می رود و در دو نوع شعاع بلند و شعاع کوتاه تولی می شود.

 زانویی شعاع بلند معمولاً برای اتصال شیلنگ‌ها به پمپ‌ها، زهکشی‌های عرشه و شیر استفاده می‌شود.

زانویی 90 درجه شعاع کوتاه در مواردی که فضا کافی نباشد مورد استفاده قرار می گیرد.

بیشتر بخوانید: زانو استیل چیست؟

3 کاربرد اصلی زانویی استیل 90 درجه

1- این لوله اغلب در مواردی که فضای کافی نباشد مورد استفاده قرار میگیرد

2- لوله کشی خطوط نفتی و پتروشیمی

3- در صنایع غذایی (ماء الشعیر، آب معدنی، لبنیات)

زانویی استیل 45 درجه

همان گونه که ذکر شده زانویی برای تغییر جهت لوله تا 45 درجه کاربرد دارد و در دو نوع شعاع بلند و شعاع کوتاه تولید می شود.

زانویی شعاع بلند در مقایسه با زانویی 90 درجه، اصطکاک کمتر با فشار پایین‌تری ایجاد خواهد کرد. زانویی 45 درجه شعاع کوتاه هم می تواند به پلاستیک، مس، چدن، فولاد و سرب و هم  به وسایل ضد زنگ و لاستیکی متصل شود و در تأسیسات آبرسانی، صنایع الکترونیکی، مواد غذایی، خطوط لوله شیمیایی، تولیدات کشاورزی، تجهیزات خورشیدی مورد استفاده است.

4 کاربرد زانویی های استیل 45 درجه

1- کارخانجات مواد غذایی

2- کارخانجات آب معدنی، ماء الشعیر و لبنیات

3- تغییر مسیر لوله‌های زیرزمینی

4- تغییر مسیر انتقال خطوط  لوله کشی گاز و آب

زانویی استیل 180 درجه

زانویی 180 درجه هم به تغییر جهت سیال کمک می کند و معمولا منجر به کم شدن فشار خواهد شد. مصرف این زانویی محدود به سیستم حداقل رسوب گذاری و تلاطم کم است.
