تولید زانویی استیل

زانویی لوله‌ای استیل (elbow) ، در یک سیستم لوله‌کشی برای تغییر جهت مسیر سیال قسمت مهمی است. زانویی برای اتصال دو لوله با همان قطر استفاده می شود.

زانویی معمولا به اشکال گالوانیزه، استنلس استیل (ضد زنگ بودن به دلیل وجود نیکل و کروم در تولید آلیاژ) و پلی اتیلن به دو شکل جوشی و دنده ای تولید می شود.

انواع زانوی استیل از نظر زاویه

1- 45 درجه

2- 90 درجه

3- 180 درجه  که پرمصرف ترین است.

برای برخی از خطوط لوله ویژه 60 درجه و 120 درجه هم تولید می شود.

برای تغییر مسیر لوله در یک مسیر، از زانو جوشی 45 درجه استفاده می شود . برای تغییر شعاع از زانو جوشی 90 درجه و اگر برگشت داشته باشیم از زانو جوشی 180 درجه که U شکل است استفاده می شود.

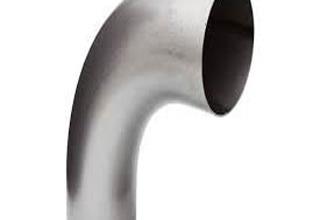

زانویی استیل 90 درجه

زانو استیل 90 درجه که به زانوی عمودی هم معروف است و برای تغییر جهت سیال یا مایع بکار می رود و در دو نوع شعاع بلند و شعاع کوتاه تولی می شود.

 زانویی شعاع بلند معمولاً برای اتصال شیلنگ‌ها به پمپ‌ها، زهکشی‌های عرشه و شیر استفاده می‌شود.

زانویی 90 درجه شعاع کوتاه در مواردی که فضا کافی نباشد مورد استفاده قرار می گیرد.

3 کاربرد اصلی زانویی استیل 90 درجه

1- این لوله اغلب در مواردی که فضای کافی نباشد مورد استفاده قرار میگیرد

2- لوله کشی خطوط نفتی و پتروشیمی

3- در صنایع غذایی (ماء الشعیر، آب معدنی، لبنیات)

زانویی استیل 45 درجه

همان گونه که ذکر شده زانویی برای تغییر جهت لوله تا 45 درجه کاربرد دارد و در دو نوع شعاع بلند و شعاع کوتاه تولید می شود.

زانویی شعاع بلند در مقایسه با زانویی 90 درجه، اصطکاک کمتر با فشار پایین‌تری ایجاد خواهد کرد. زانویی 45 درجه شعاع کوتاه هم می تواند به پلاستیک، مس، چدن، فولاد و سرب و هم  به وسایل ضد زنگ و لاستیکی متصل شود و در تأسیسات آبرسانی، صنایع الکترونیکی، مواد غذایی، خطوط لوله شیمیایی، تولیدات کشاورزی، تجهیزات خورشیدی مورد استفاده است.

4 کاربرد زانویی های استیل 45 درجه

1- کارخانجات مواد غذایی

2- کارخانجات آب معدنی، ماء الشعیر و لبنیات

3- تغییر مسیر لوله‌های زیرزمینی

4- تغییر مسیر انتقال خطوط  لوله کشی گاز و آب

زانویی استیل 180 درجه

زانویی 180 درجه هم به تغییر جهت سیال کمک می کند و معمولا منجر به کم شدن فشار خواهد شد. مصرف این زانویی محدود به سیستم حداقل رسوب گذاری و تلاطم کم است.

تعریف شعاع زانویی :

شعاع زانویی میانگین شعاع خمیدگی است.

بیشتر بخوانید: کاربرد زانویی استیل در تولید نرده

1-زانویی شعاع کوتاه ( SR ELBOW)

اگر شعاع برابر قطر لوله باشد، زانویی شعاع کوتاه یا زانویی SR نامیده می شود، که معمولا برای خطوط لوله کم فشار و کم سرعت استفاده می شود.

2-زانویی شعاع بلند (LR ELBOW)

اگر شعاع از قطر لوله بزرگتر باشد، زانویی شعاع بلند یا زانویی LR نامیده می شود، که برای خطوط لوله فشار قوی و جریان زیاد مورد استفاده قرار می گیرد.

انواع زانو از نظر اتصال

1- زانوی جوشی یا بات ولد (Butt Welded Elbow)

2- زانوی سوکتی (Socket Welded Elbow)

3- زانوی پیچی(Screw-in elbow)

4- زانوی دنده ای (Threaded Elbow)

1- زانوی جوشی استیل

زانویی استیل جوشی در واقع با نام زانو جوشی آهنی، زانو جوشی فولادی و کربن استیل نامیده می شود (و البته هرکدام با دیگری در میزان مواد بکار رفته در آلیاژ آن متفاوت است)، نوعی زانویی فولادی است  که به دو صورت درز دار یا ورت مانیسمان (بدون درز) تولید می شود.

در روش جوشی ورق به شکل لوله در می آید و بوسیله الکترود دو سر آن به هم جوش داده می شود (پرس سرد) و دیگر نیازی به درز در آن نیست (seamless). این زانویی معمولا برای انتقال سیالات با فشار و دمای بالاتر نسبت به انواع دیگر اتصال استفاده می شود.

گریدهای زانویی موجود در بازار

1-زانویی استنلس استیل:

ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L317L, 321, 347-904L

2-زانویی کربن استیل:

ASTM A 234 WPB , WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.

3-زانویی کربن استیل دما پایین:

ASTM A420 WPL3, A420 WPL6

4-زانویی آلیاژی:

ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91

2 نوع زانوی استیل بر اساس مواد بکار رفته در آلیاژ

1-زانو کربن استیل

2- زانو استنلس استیل

استیل کربن (فولاد کربنی) از فولادهای ضد زنگ است که به میزان 5/10 درصد کروم به آلیاژ آن برای جلوگیری از خوردگی افزوده شده است.

استنلس استیل ها نوعی فولاد ضد زنگ هستند که میزا ن کروم آن 12درصد بوده و به دلیل وجود درصد کروم بالاتر مقاومت بسیار بالاتری نسبت به خوردگی دارد.

موارد استفاده از زانوهای کربن استیل

از پرمصرف ترین گریدهای زانوی کربن استیل  316L ,316 ,304 ,304L ,321 می باشد که با رده کربن استیل 20، 40 و 80 در اندازه های یک دوم اینچ تا 6 اینچ تولید می شوند. هرچه عدد رده بیشتر باشد، محصول مقاومت بیشتری دارد و در کارهای لوله کشی که سیال فشار بیشتری در حرکت دارد بکار برده می شود. رده 80 حداکثر مقاومت را داراست و در زمین دفن می شود.

موارد استفاده از زانوهای استنلس استیل:

1- محیط هایی که رطوبت بالا دارد.

2-  محیط هایی که شرایط بالای دمایی محیط دارد.

3- محیطهای بهداشتی، لبنی و دارویی

4- مایعات اسیدی و خورنده

زانوهای مورد استفاده در صنایع غذایی

این زانوها  از استنلس استیلدر دو گرید 304 و 316 در رده های 10 و 40 با اندازه های مختلف تولید می شود . از استنلس استیل در محیطهایی استفاده می شود که اکسیداسیون مقطی و طولانی مدت وجود دارد و موجب زنگ آهن و فرسایش مواد دیگر می شود. استنلس استیل (ضد زنگ) حاوی درصد بالای کروم و نیکل می باشد.

4 کاربرد اصلی زانوی جوشی استیل را بدانیم:

1- جایی که نیاز به آب بندی کامل در مسیر لوله و اتصالات داریم.

2- هنگامی که استحکام بلند مدت و مقاومت مورد توجه است.

3- زمانی که لوله ها فشار قوی هستند و حجم زیادی سیال در لوله ها منتقل می شود.

4- اگر نخواهیم تغییری در لوله کشی تا سالها انجام شود از زانو جوشی استیل استفاده می شود.

انواع زانو جوشی استیل

1- دو سر جوش

2- یک سر جوش و یک سر دنده

اتصال جوشی با عملیات جوشکاری استیل و با استفاده از الکترود استیل انجام می شود و در اتصال یک سر دنده ای باید استاندارد دنده زنی انجام گیرد.

بیشتر بخوانید: زانو جوشی استیل

2- زانو سوکتی

این زانو را به قسمت انتهایی اتصالات با در نظر گرفتن قطر آن با قطر بیرونی لوله جوش می دهند.

زانوی سوکتی دارای ناحیه ای ذوزنقه شکل بوده در جوشکاری انتهای لوله را در این ناحیه قرار می دهند.

3- زانو پیچی

زانوی پیچی هم مثل سوکتی استفاده می شود. با این تفاوت که بجای جوش از پیچ به منظور اتصال استفاده می شود و در مواقعی که امکان تعویض و تعمیر وجود داشته باشد مورد استفاده قرار می گیرد.

4- زانو دنده ای استیل

این نوع زانو برای مصارف خاص با صرف هزینه و انرژی زیادی تولید می شود. با توجه به نیاز تغییر در لوله کشی از نظر نوع دنده ها و موقعیت آنها سایز دو طرف زانو می تواند متفاوت باشد.

3 نوع زانوی دنده ای به شرح زیر است:

1- زانوی معمولی که هر دو طرف یک سایز هستند و بیرون یا داخل دو سر زانویی به صورت دنده‌ای است.

2- زانو چپقی استیل که از یک سمت از داخل و از سمت دیگر از بیرون به دنده‌ای می باشد.

3- زانو تبدیل استیل که دو طرف آن از داخل دنده دارد و لوله استیل و اتصالات سر راه آن هر دو رزوه روکار هستند. این نوع زانو کمتر تولید می شود و هر دو طرف بیرونی آن به صورت دنده ای و تبدیل است.

امکان تعویض آسان،امکان باز و بسته کردن و تغییر آسان در مسیر، سرعت عمل در کار از مزایای زانو دنده‌ای استیل است. کاربرد زانویی دنده ای در صنایع نفت، گاز، پتروشیمی، واگن سازی، سدسازی صنایع غذایی، کاغذسازی، کشتی سازی و … است.
