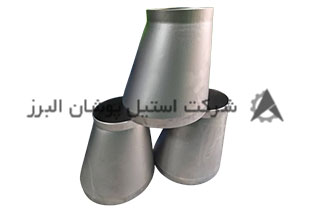

۱. مقدمه: تبدیل کج استیل چیست و چرا در پایپینگ ضروری است؟
در ادبیات فنی و مهندسی پایپینگ، عبارت "تبدیل کج استیل" (Eccentric Reducer) به یکی از مهم‌ترین و در عین حال تخصصی‌ترین اتصالات کاهنده اشاره دارد. این قطعه که برای اتصال دو لوله با قطرهای متفاوت به کار می‌رود، به دلیل طراحی نامتقارن خود، نقشی فراتر از یک رابط ساده ایفا می‌کند. برخلاف تبدیل‌های عادی یا "هم مرکز" (Concentric Reducer) که محور دو سر آن‌ها در یک خط است، تبدیل کج استیل دارای محوری با انحراف عمدی است که امکان حفظ یک سطح صاف (Top Flat یا Bottom Flat) را در طول خط لوله فراهم می‌کند.
اهمیت این اتصال در خطوط افقی، به خصوص در صنایع حساس مانند نفت، گاز، پتروشیمی، دارویی و غذایی، به حدی است که عدم استفاده از آن در موقعیت‌های خاص، می‌تواند عملکرد کل سیستم پمپاژ یا انتقال را مختل سازد. تبدیل کج استیل با مدیریت دقیق جریان، از مشکلات مهندسی جدی و پرهزینه‌ای مانند کاویتاسیون پمپ‌ها و تجمع رسوبات جلوگیری می‌کند.
تبدیل کج استیل (غیر هم مرکز) و تفاوت کلیدی آن
واژه‌ی "کج" در اصطلاح عامیانه به معنای "غیر هم مرکز" (Eccentric) است. در یک تبدیل غیر هم مرکز، قطر لوله از یک سایز بزرگ به یک سایز کوچک (یا بالعکس) کاهش می‌یابد، در حالی که یکی از سطوح بیرونی تبدیل کاملاً هم‌راستا باقی می‌ماند. این طراحی باعث می‌شود که جریان سیال بدون ایجاد جیب‌های هوایی (Air Pockets) یا نقاط مرده‌ای که مایع در آن ساکن شده و رسوب کند، عبور نماید. این یک تفاوت بنیادین با تبدیل هم مرکز است که در خطوط عمودی (Vertical Lines) و یا خطوط افقی که تجمع هوا یا رسوب اهمیت کمتری دارد، استفاده می‌شود.
مزیت حیاتی استیل در ساختار تبدیل کج
انتخاب متریال استیل (فولاد ضد زنگ) برای تولید **تبدیل کج استیل** یک ضرورت فنی است. ماهیت غیر هم مرکز این تبدیل‌ها باعث می‌شود که در نقاط حیاتی سیستم، تحت تنش‌های جریانی متفاوتی قرار گیرند. استیل، به خصوص گریدهای آستنیتی مانند **304** و **316**، مقاومت بی‌نظیری در برابر مجموعه‌ای از چالش‌ها ارائه می‌دهد:
- **مقاومت در برابر خوردگی:** عمر طولانی سیستم در مجاورت مواد شیمیایی، اسیدی یا آب شور (به‌ویژه با **تبدیل کج استیل 316**).
- **تحمل دما و فشار بالا:** مناسب برای خطوط انتقال بخار، گازهای پرفشار و مایعات در دمای بالا.
- **خواص بهداشتی:** سطح صاف و غیر متخلخل استیل ۳۱۶L مانع از رشد باکتری‌ها می‌شود؛ ایده‌آل برای صنایع غذایی و دارویی.
- **جوش‌پذیری عالی:** قابلیت اتصال محکم و دائم به سایر اجزای سیستم پایپینگ.
تضمین کیفیت و اصالت متریال در خرید **تبدیل کج استیل جوشی** حیاتی است. استیل پوشان البرز با ارائه محصولات با گواهینامه‌های معتبر بین‌المللی (MTC)، اطمینان می‌دهد که محصولات شما کاملاً منطبق بر استانداردهای مهندسی پروژه‌تان باشند. این اطمینان به ویژه در زمینه **تبدیل کج استیل فشار قوی** که در محیط‌های پرریسک کار می‌کنند، ضروری است.
۲. کاربردهای تخصصی و راهنمای نصب تبدیل کج استیل
کاربرد تبدیل کج استیل به دلیل مزیت‌های مهندسی خاص، محدود به خطوط لوله‌ی افقی می‌شود. دانستن نحوه صحیح نصب و محل قرارگیری آن در نقشه، می‌تواند تفاوت بین یک سیستم کارآمد و یک سیستم دچار اختلال را رقم بزند. در این بخش، به حیاتی‌ترین کاربردهای این اتصال می‌پردازیم.
نقش تبدیل کج در خطوط مکش پمپ‌ها (جلوگیری از کاویتاسیون)
مهم‌ترین و حیاتی‌ترین کاربرد **تبدیل کج استیل**، در خط مکش (Suction Line) پمپ‌های سانتریفیوژ است. در این قسمت، لوله‌ای با قطر بزرگتر به لوله‌ای با قطر کوچکتر (مربوط به ورودی پمپ) متصل می‌شود. اگر از یک تبدیل هم مرکز استفاده شود، به دلیل کاهش نامتقارن، حباب‌های هوا یا گاز در قسمت بالای تبدیل حبس شده و با ورود به پروانه‌ی پمپ، پدیده‌ی مخرب **کاویتاسیون** (Cavitation) رخ می‌دهد. کاویتاسیون باعث فرسایش سریع پروانه‌ها، ایجاد صدا و لرزش شدید و در نهایت خرابی پمپ می‌شود.
برای حل این مشکل، تبدیل کج استیل به صورت **"Top Flat" (تخت از بالا)** نصب می‌شود. این نوع نصب، سطح بالایی تبدیل را هم‌تراز با لوله‌ی بزرگتر نگه می‌دارد و اجازه می‌دهد حباب‌های هوا به صورت طبیعی همراه جریان حرکت کرده و از تبدیل عبور کنند، در نتیجه پمپ همیشه با مایع پر شده (Primed) و خطر کاویتاسیون تقریباً صفر می‌شود. در هنگام **خرید تبدیل کج استیل** برای پمپ، حتماً به گرید استیل مناسب با مایع پمپاژ دقت کنید.
اهمیت نصب Top Flat و Bottom Flat
انتخاب بین نصب **Top Flat** و **Bottom Flat** کاملاً وابسته به ماهیت سیال و هدف سیستم است:
جدول ۱: راهنمای نصب تبدیل کج استیل
| حالت نصب |
نوع سیال و هدف |
کاربرد کلیدی |
| Top Flat (تخت از بالا) |
مایعات (مانند نفت، آب، مواد شیمیایی) |
خطوط مکش پمپ‌ها (جلوگیری از تجمع هوا) |
| Bottom Flat (تخت از پایین) |
گازها، بخار، و خطوطی با احتمال رسوب |
خطوط تخلیه، خطوط گازی (جلوگیری از تجمع مایعات/میعانات) |
استانداردهای ساخت و گرید تبدیل کج استیل (304 vs 316)
تمامی تبدیل‌های کج استیل باید مطابق با استانداردهای ابعادی ASME B16.9 (برای اتصالات جوشی) و استانداردهای متریالی مانند ASTM A403 تولید شوند. انتخاب گرید نیز بر اساس محیط کاری صورت می‌گیرد:
- **تبدیل کج استیل 304:** گرید اقتصادی‌تر و رایج‌ترین نوع استیل آستنیتی. مناسب برای خطوط انتقال آب، لبنیات، بخار و محیط‌هایی که خورندگی ملایم دارند. این گرید اغلب در رده‌های سبک‌تر (SCH 10/40) استفاده می‌شود.
- **تبدیل کج استیل 316:** گرید برتر برای محیط‌های خورنده. وجود مولیبدن در ترکیب شیمیایی آن، مقاومت در برابر کلراید و اسیدهای قوی را به شدت افزایش می‌دهد. این گرید، به‌ویژه نوع 316L (کربن کم)، برای صنایع دارویی و شیمیایی که به شدت به جلوگیری از خوردگی بین‌دانه‌ای نیاز دارند، اجباری است.
۳. راهنمای جامع خرید، سایز و استعلام قیمت تبدیل کج استیل
خرید موفق یک تبدیل کج استیل نیازمند درک روشنی از مشخصات فنی پروژه است. در این بخش، عوامل اصلی تعیین کننده قیمت و انواع اتصالاتی که در بازار ایران عرضه می‌شوند، مورد بررسی قرار می‌گیرند.

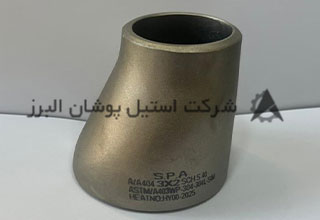

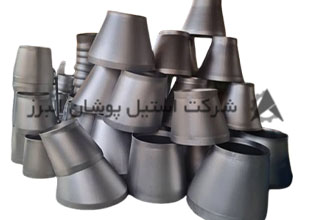

عوامل مؤثر بر قیمت تبدیل کج استیل در ایران
**قیمت تبدیل کج استیل** به شدت تحت تأثیر نرخ ارز، قیمت جهانی نیکل و کروم و همچنین مشخصات فنی خود قطعه است. برای یک برآورد دقیق، باید چهار عامل اصلی را در نظر گرفت:
- **گرید متریال (304 vs 316):** تبدیل‌های 316 به دلیل مقاومت شیمیایی بالاتر و هزینه تولید بیشتر، نرخ بالاتری دارند.
- **سایز و رده (Schedule):** **سایز تبدیل کج استیل** (مثلاً از ۱۰ اینچ به ۶ اینچ) و ضخامت دیواره (مثلاً SCH 80) مهم‌ترین فاکتورهای وزنی و در نتیجه قیمتی هستند. هر چه رده بالاتر باشد، وزن و قیمت بیشتر است.
- **نوع تولید (Seamless vs Welded):** تبدیل‌های بدون درز (Seamless) که از لوله‌های بدون درز فورج می‌شوند، معمولاً برای فشار قوی و دمای بالا قیمت بالاتری دارند.
- **گواهینامه‌ها و استاندارد:** محصولاتی که همراه با گواهی MTC و استانداردهای بین‌المللی عرضه می‌شوند، قیمت بالاتری نسبت به محصولات متفرقه دارند؛ اما تضمین‌کننده ایمنی پروژه‌اند.
جدول ۲: قیمت حدودی بر اساس گرید و رده (مثال سایز ۴ به ۳ اینچ)
| مشخصه |
تبدیل کج استیل 304 |
تبدیل کج استیل 316 |
| SCH 40 (فشار متوسط) |
X تومان |
X + ۲۰% تومان |
| SCH 80 (فشار قوی) |
Y تومان |
Y + ۲۵% تومان |
انواع اتصال (جوشی، رزوه‌ای، فلنجی) و رده فشار
**تبدیل کج استیل جوشی** (Butt Weld) رایج‌ترین نوع است که اتصال دائمی و بدون نشتی را فراهم می‌کند. علاوه بر آن، انواع دیگری نیز موجود هستند:
- **تبدیل رزوه‌ای:** برای خطوط کم فشار و سایزهای کوچک که نیاز به مونتاژ و دمونتاژ مکرر دارند.
- **تبدیل سوکت ولد (Socket Weld):** برای خطوط با سایز کوچک و فشار قوی، که اتصال جوشی غیر دائمی را ترجیح می‌دهند.
- **رده فشار (Schedule):** برای خرید **تبدیل کج استیل فشار قوی**، حتماً باید رده‌ای را انتخاب کنید که ضخامت دیواره آن (مانند SCH 160) توانایی تحمل حداکثر فشار کاری سیستم را داشته باشد.
برای دریافت مشاوره رایگان در مورد انتخاب گرید، رده و دریافت به‌روزترین **قیمت تبدیل کج استیل**، با کارشناسان استیل پوشان البرز در تماس باشید.
۴. پرسش‌های پرتکرار (FAQ) درباره تبدیل کج استیل
سؤال ۱: آیا می‌توان به جای تبدیل کج استیل، از تبدیل هم مرکز استفاده کرد؟
**پاسخ:** در خطوط افقی، به‌ویژه در ورودی پمپ‌ها، خیر. استفاده از تبدیل هم مرکز در این موقعیت‌ها به شدت توصیه نمی‌شود، زیرا می‌تواند منجر به ایجاد نقاط تجمع هوا یا رسوبات شده و پدیده کاویتاسیون در پمپ‌ها را ایجاد کند. **تبدیل کج استیل** راه‌حل مهندسی صحیح برای خطوط افقی و حفظ جریان یکنواخت است.
سؤال ۲: مهم‌ترین تفاوت تبدیل کج استیل 304 و 316 در چیست؟
**پاسخ:** تفاوت کلیدی در مقاومت به خوردگی است. گرید 316 حاوی مولیبدن است که آن را در برابر کلرایدها (مانند آب دریا) و اسیدها بسیار مقاوم‌تر از 304 می‌سازد. برای کاربردهای دریایی، شیمیایی یا دارویی، **تبدیل کج استیل 316** ضروری است.
سؤال ۳: رده (Schedule) در تبدیل کج استیل به چه معناست؟
**پاسخ:** رده یا Schedule ضخامت دیواره تبدیل را نشان می‌دهد. هرچه عدد رده بالاتر باشد (مانند SCH 80 یا SCH 160)، ضخامت دیواره بیشتر است و تبدیل قابلیت تحمل فشار بالاتری را دارد. برای خطوط **تبدیل کج استیل فشار قوی**، باید حتماً رده‌های بالا انتخاب شوند.
سؤال ۴: چگونه می‌توان از اصالت گرید استیل اطمینان حاصل کرد؟
**پاسخ:** تنها راه مطمئن، درخواست گواهینامه **MTC (Material Test Certificate)** از تأمین‌کننده است. این مدرک، که توسط تولیدکننده صادر می‌شود، آنالیز شیمیایی دقیق گرید (مانند درصد نیکل و مولیبدن) را تأیید می‌کند. استیل پوشان البرز تمامی اتصالات را با MTC معتبر عرضه می‌کند.
سؤال ۵: آیا تبدیل کج استیل جوشی برای خطوط دمای بالا مناسب است؟
**پاسخ:** بله، اتصالات جوشی (Butt Weld) بهترین گزینه برای خطوط دمای بالا هستند. به شرطی که گرید استیل انتخابی (مانند 316) دمای مورد نظر را تحمل کند و جوشکاری توسط متخصص انجام شود، اتصال **تبدیل کج استیل جوشی** در برابر تغییرات حرارتی و فشارهای بالا کاملاً مقاوم خواهد بود.
۵. جمع‌بندی و دعوت به همکاری با استیل پوشان البرز
تبدیل کج استیل، با عنوان فنی Eccentric Reducer، یک قطعه تخصصی است که عملکرد صحیح و ایمن سیستم‌های لوله‌کشی افقی را تضمین می‌کند. در هنگام خرید تبدیل کج استیل، دقت به گرید (304 یا 316)، رده فشار (SCH) و نوع اتصال (جوشی یا رزوه‌ای) برای جلوگیری از خطاهای مهندسی بسیار حیاتی است. انتخاب متریال استیل، به‌خصوص 316 برای محیط‌های خورنده، طول عمر و کارایی پروژه شما را تضمین می‌کند.
استیل پوشان البرز به عنوان تأمین کننده تخصصی اتصالات استیل در **سراسر ایران**، با ارائه مشاوره‌های فنی رایگان و تضمین اصالت کالا از طریق گواهینامه‌های معتبر، آماده است تا به نیازهای شما پاسخ دهد. اعتماد به اصالت کالا، تضمین‌کننده کیفیت و ایمنی درازمدت پروژه‌های صنعتی شما خواهد بود.
برای مشاهده سایر محصولات و اتصالات صنعتی ما، به صفحات انواع سه راهی استیل و راهنمای بوشن استیل فشار قوی مراجعه فرمایید.
برای دریافت به‌روزترین **قیمت تبدیل کج استیل** و اطمینان از مطابقت محصول با نیازهای فنی پروژه، همین حالا با ما تماس بگیرید.
