تبدیل غیر هم مرکز استیل
۱. مقدمه: چرا تبدیل غیر هم مرکز استیل، یک اتصال حیاتی است؟
در دنیای پیچیده و حساس صنعت پایپینگ (Piping)، جایی که کوچک‌ترین خطا می‌تواند منجر به توقف خط تولید، کاهش شدید راندمان یا حتی فجایع ایمنی شود، انتخاب یک قطعه اتصال دهنده دیگر یک انتخاب ساده نیست، بلکه یک تصمیم مهندسی است. اتصالات کاهنده یا تبدیل‌ها، قطعاتی هستند که برای اتصال دو لوله با قطرهای متفاوت به یکدیگر به کار می‌روند. در این میان، تبدیل غیر هم مرکز استیل، که در زبان انگلیسی با نام Eccentric Reducer شناخته می‌شود، به دلیل طراحی هوشمندانه‌ای که دارد، نقش یک عنصر حیاتی و تعیین‌کننده را در خطوط افقی انتقال سیالات ایفا می‌کند.
تبدیل غیر هم مرکز استیل چیست؟ (Eccentric Reducer)

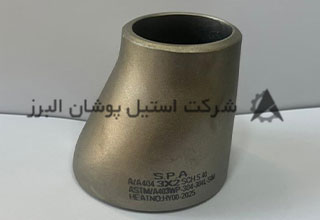

به زبان ساده، **تبدیل غیر هم مرکز استیل** یک اتصال مخروطی شکل است که قطر لوله را کاهش (یا افزایش) می‌دهد، اما برخلاف مدل هم مرکز (Concentric)، مرکز دو دهانه‌ی ورودی و خروجی آن در یک راستا نیست. این اختلاف مرکزیت (Eccentricity) به طور عمدی طراحی شده است تا یک طرف اتصال، هم‌سطح (Flat) باقی بماند. این ویژگی فنی دقیقاً همان چیزی است که این تبدیل را برای جلوگیری از بروز مشکلات جدی در خطوط افقی، به‌ویژه در مجاورت پمپ‌ها و شیرآلات حساس، ضروری می‌سازد.
کاربرد اصلی این نوع تبدیل در خطوط انتقال مایعات یا گازها است که می‌خواهیم از تجمع نامطلوب گاز (Air Pocket) یا مایعات راکد و رسوب (Sludge) در یک قسمت خاص از مسیر جلوگیری کنیم. به عنوان مثال، در خطوط مکش (Suction) پمپ‌ها، نصب تبدیل غیر هم مرکز در حالت "تخت از بالا" (Top Flat) به سیالات مایع اجازه می‌دهد تا بدون حبس شدن هوا، به صورت کامل و یکنواخت به پمپ برسند، در نتیجه پدیده خطرناک کاویتاسیون (Cavitation) به حداقل می‌رسد. برای سیالات گازی نیز، نصب در حالت "تخت از پایین" (Bottom Flat) تضمین می‌کند که تمامی میعانات در خط لوله جریان یابند.
اهمیت استیل در صنعت لوله‌کشی (Piping)
انتخاب متریال استیل (Stainless Steel) برای این اتصالات کاهنده، تصادفی نیست. صنایع حیاتی مانند نفت و گاز، پتروشیمی، دارویی، غذایی و هسته‌ای به دلیل شرایط محیطی و نوع سیالاتی که انتقال می‌دهند، نیاز به مقاومت بی‌نظیر دارند. فولاد زنگ‌نزن یا استنلس استیل، به دلیل دارا بودن کروم و نیکل، در برابر خوردگی، زنگ‌زدگی، دما و فشار بالا مقاومتی فوق‌العاده از خود نشان می‌دهد. این ویژگی باعث تضمین طول عمر سیستم، کاهش هزینه‌های تعمیر و نگهداری، و حفظ خلوص سیال (به‌ویژه در خطوط بهداشتی) می‌شود.
- **کاهش ریسک کاویتاسیون:** مهم‌ترین مزیت استفاده از **تبدیل غیر هم مرکز استیل** در خطوط مکش پمپ‌ها، حفظ شرایط مناسب جریان برای جلوگیری از آسیب دیدن پمپ است.
- **بهداشت و خلوص سیال:** در صنایع غذایی و دارویی، استفاده از گرید ۳۱۶L به دلیل سطح صاف و مقاومت بهداشتی بالا، کاملاً ضروری است.
- **تنش کمتر در اتصال:** طراحی Eccentric باعث می‌شود که بار و تنش مکانیکی در محل اتصال دو لوله با قطر متفاوت، به حداقل برسد.
- **تحمل فشار قوی:** **تبدیل غیر هم مرکز استیل فشار قوی** که در رده‌های بالا (مانند SCH 80 یا 160) تولید می‌شوند، برای محیط‌های پرفشار و دمای بالا ایده‌آل هستند.
شرکت استیل پوشان البرز با تمرکز بر تأمین اتصالات استیل با گواهینامههای معتبر (مانند ASTM و ASME)، تضمین می‌کند که هر قطعه **تبدیل غیر هم مرکز استیل صنعتی** ارائه شده، کاملاً منطبق با نیازهای سخت‌گیرانه‌ترین پروژه‌های سراسر ایران باشد. اگر پروژه‌ی شما شامل خطوط انتقال سیالات اسیدی، قلیایی یا خورنده است، بدون شک باید به دنبال تبدیل‌های استیل ۳۱۶ باشید تا از دوام طولانی‌مدت سیستم خود اطمینان حاصل کنید. هدف ما نه تنها فروش، بلکه ارائه راه‌حل‌های پایپینگ ایمن، مؤثر و با بالاترین استاندارد کیفی است.
۲. انواع، کاربردها و مقایسه فنی (گرید و ضخامت)
انتخاب درست یک تبدیل غیر هم مرکز استیل فراتر از دانستن قطر ورودی و خروجی است. این انتخاب باید بر اساس گرید متریال، نوع اتصال و ضخامت دیواره (رده یا Schedule) انجام شود تا عملکرد سیستم لوله‌کشی بهینه باقی بماند و ایمنی تضمین شود. متخصصان استیل پوشان البرز این سه پارامتر کلیدی را برای شما شفاف‌سازی می‌کنند.
مقایسه تخصصی گرید استیل (304، 316 و L)
مقاومت یک تبدیل به محیط کاری‌اش، کاملاً وابسته به گرید استیل سازنده آن است. دو گرید اصلی برای تولید این اتصالات، 304 و 316 هستند که هر کدام برای محیط‌های خاصی طراحی شده‌اند. افزودن حرف L (مانند 304L یا 316L) نشان‌دهنده کربن پایین (Low Carbon) است که قابلیت جوشکاری را به شدت افزایش می‌دهد و از خوردگی بین‌دانه‌ای (Intergranular Corrosion) جلوگیری می‌کند؛ مزیتی حیاتی برای تبدیل‌های جوشی.
جدول ۱: مقایسه فنی تبدیل غیر هم مرکز استیل 304 و 316
| ویژگی |
تبدیل غیر هم مرکز استیل 304/304L |
تبدیل غیر هم مرکز استیل 316/316L |
| ترکیب کلیدی |
کروم و نیکل (بدون مولیبدن) |
شامل مولیبدن (۲ تا ۳ درصد) |
| مقاومت در برابر خوردگی |
متوسط تا خوب (مناسب محیط‌های غیر اسیدی) |
عالی (مقاومت بالا در برابر اسید و کلراید) |
| کاربردهای اصلی |
آب، بخار، لبنیات، تجهیزات آشپزخانه |
صنایع دریایی، شیمیایی، نفت و گاز، دارویی |
| قیمت تقریبی |
اقتصادی‌تر (به دلیل عدم وجود مولیبدن) |
گران‌تر (به دلیل مقاومت و خلوص بالاتر) |
راهنمای نصب: Top Flat در مقابل Bottom Flat
راز عملکرد **تبدیل غیر هم مرکز استیل** در نحوه نصب آن نهفته است. بر اساس نوع سیال (گاز یا مایع) و هدف مهندسی، این تبدیل باید به یکی از دو روش زیر نصب شود تا خطوط افقی به صورت صحیح عمل کنند:
- **حالت تخت از بالا (Top Flat):** در این حالت، سطح بالای تبدیل کاملاً صاف و هم‌تراز با لوله‌ی بزرگ‌تر است. این نوع نصب برای خطوط انتقال **مایعات** (مانند آب، مواد شیمیایی، نفت) ایده‌آل است. دلیل آن، جلوگیری از حبس شدن حباب‌های هوا یا گاز در بالای تبدیل و در نتیجه پیشگیری از پدیده کاویتاسیون (Cavitation) و یا کاهش راندمان انتقال است. **تبدیل غیر هم مرکز استیل گازی** نیز در حالت Bottom Flat برای مایعات استفاده نمی‌شود.
- **حالت تخت از پایین (Bottom Flat):** در این حالت، سطح پایین تبدیل صاف است. این روش برای انتقال **گازها** و همچنین خطوط تخلیه و درین (Drain) استفاده می‌شود. هدف این است که اطمینان حاصل شود که هرگونه میعانات یا رسوبات مایع، بدون مانع در پایین لوله حرکت کرده و تخلیه شوند و در عین حال جریان گاز در بالا یکنواخت باقی بماند.
سایز تبدیل غیر هم مرکز استیل و استانداردهای ابعادی
**سایز تبدیل غیر هم مرکز استیل** بر اساس قطر لوله (NPS – Nominal Pipe Size) و ضخامت دیواره (Schedule) تعریف می‌شود. اتصالات جوشی (Butt Weld) باید دقیقاً با ضخامت دیواره‌ی لوله‌ی مورد استفاده همخوانی داشته باشند تا عملیات جوشکاری بدون ایراد انجام شده و استحکام سیستم حفظ شود.
جدول ۲: سایز تبدیل غیر هم مرکز استیل و رده‌های پرکاربرد
| پارامتر |
توضیحات |
استاندارد معادل |
کاربرد |
| سایز (NPS) |
از ۱/۲ اینچ تا ۴۸ اینچ |
ASME B36.19 (برای لوله) |
محدوده وسیع صنایع سنگین |
| رده ۱۰ (SCH 10) |
ضخامت کم (دیواره نازک) |
ASME B16.9 |
فشار و دمای پایین، خطوط بهداشتی |
| رده ۴۰ (SCH 40) |
ضخامت استاندارد |
ASTM A403 |
کاربردهای عمومی و فشار متوسط |
| رده ۸۰ به بالا |
ضخامت زیاد (دیواره ضخیم) |
ANSI B16.9 |
فشار قوی و دمای بسیار بالا |
۳. خدمات جامع استیل پوشان البرز: خرید، نصب و مشاوره
در حوزه تجهیزات صنعتی، اطمینان از کیفیت قطعات و خدمات پس از فروش اهمیت بالایی دارد. استیل پوشان البرز به عنوان مرجع تخصصی خرید تبدیل غیر هم مرکز استیل در سراسر ایران، مجموعه‌ای از خدمات مهندسی و بازرگانی را ارائه می‌دهد تا شما با خیال آسوده، بهترین و مطمئن‌ترین قطعات را برای پروژه‌های خود انتخاب کنید.
قیمت تبدیل غیر هم مرکز استیل و عوامل مؤثر بر آن
**قیمت تبدیل غیر هم مرکز استیل** یک نرخ ثابت نبوده و به صورت لحظه‌ای و بر اساس پارامترهای جهانی و داخلی تغییر می‌کند. از آنجا که این اتصالات بخشی از تجهیزات حیاتی به شمار می‌روند، نوسانات بازار جهانی متریال (نیکل، کروم، مولیبدن) تأثیر مستقیمی بر هزینه‌ی نهایی آن‌ها دارد.
- **گرید استیل:** همان‌طور که اشاره شد، تبدیل‌های ۳۱۶ به دلیل داشتن مولیبدن و مقاومت شیمیایی بالاتر، معمولاً قیمت بالاتری نسبت به ۳۰۴ دارند.
- **رده (Schedule) و سایز:** اتصالات با رده بالاتر (مثلاً SCH 80) یا سایزهای بزرگ (مانند تبدیل ۲۰ اینچ به ۱۶ اینچ) به دلیل مصرف متریال بیشتر و پروسه تولید پیچیده‌تر، گران‌تر هستند.
- **برند تولیدکننده:** برندهای معتبر جهانی که گواهینامههای کیفیت (مانند MTC) ارائه می‌دهند، طبیعتاً قیمت بالاتری نسبت به محصولات با اصالت نامشخص دارند.
- **استاندارد تولید:** محصولات منطبق بر استانداردهای API، ASTM و ASME به دلیل تضمین کیفیت فنی، قیمت بالاتری دارند.
برای دریافت به‌روزترین لیست **قیمت تبدیل غیر هم مرکز استیل** در سایزهای مختلف، می‌توانید به صورت مستقیم با بخش فروش استیل پوشان البرز در تماس باشید.
مشاوره رایگان فنی و تخصصی (فشار قوی)
انتخاب یک تبدیل غیر هم مرکز استیل فشار قوی برای خطوط بخار، هیدروکربن‌ها یا سیالات اسیدی در صنایع بزرگ، نیازمند دقت بالا است. کارشناسان ما در استیل پوشان البرز، با سال‌ها تجربه در تأمین اتصالات پایپینگ در سراسر ایران، خدمات مشاوره‌ای زیر را به شما ارائه می‌دهند:
- **تعیین گرید مناسب:** مشاوره جهت انتخاب دقیق گرید (۳۰۴، ۳۱۶ و...) بر اساس دمای کاری و میزان خورندگی سیال.
- **انتخاب رده صحیح:** راهنمایی در مورد انتخاب رده (SCH 40، ۸۰، ۱۶۰) با توجه به فشار و دمای سیستم.
- **بهینه‌سازی نصب:** ارائه نکات کلیدی برای نصب Top Flat یا Bottom Flat و جلوگیری از مشکلات جریانی.
- **استعلام موجودی و قیمت عمده:** ارائه فاکتور رسمی و گواهی اصالت کالا برای پروژه‌های بزرگ.
۴. پرسش‌های پرتکرار (FAQ)
در این بخش به متداول‌ترین سؤالاتی که خریداران در مورد تبدیل غیر هم مرکز استیل می‌پرسند، پاسخ داده شده است:
سؤال ۱: تفاوت تبدیل هم مرکز و غیر هم مرکز استیل چیست و کدام بهتر است؟
**پاسخ:** تفاوت اصلی در محور اتصالات است. در تبدیل هم مرکز (Concentric)، مرکز دو لوله در یک خط مستقیم قرار دارد و لوله به صورت مخروطی کاهش می‌یابد. این مدل برای خطوط عمودی مناسب است. اما در **تبدیل غیر هم مرکز استیل**، مرکز دو دهانه هم‌راستا نیست و یک سطح لوله صاف باقی می‌ماند. این مدل برای خطوط افقی و در موقعیت‌هایی که نیاز به جلوگیری از تجمع هوا (در مایعات) یا رسوب (در گازها) است، استفاده می‌شود. در خطوط افقی، تبدیل غیر هم مرکز انتخاب "بهتر" و صحیح‌تر مهندسی است.
سؤال ۲: برای سیالات با خورندگی بالا، کدام گرید تبدیل غیر هم مرکز استیل را پیشنهاد می‌کنید؟
**پاسخ:** برای سیالات خورنده مانند انواع اسیدها (مانند اسید استیک، سولفوریک ضعیف) و به خصوص محیط‌های حاوی کلراید (مثلاً در نزدیکی دریا)، استفاده از **تبدیل غیر هم مرکز استیل 316** یا گرید 316L حیاتی است. گرید 316 به دلیل وجود عنصر مولیبدن، مقاومت بسیار بالایی در برابر خوردگی حفره‌ای (Pitting Corrosion) و ترک‌های ناشی از تنش (Stress Corrosion Cracking) ارائه می‌دهد.
سؤال ۳: آیا تبدیل غیر هم مرکز استیل برای خطوط گازی با فشار بالا نیز کاربرد دارد؟
**پاسخ:** بله، **تبدیل غیر هم مرکز استیل گازی** به طور گسترده در خطوط انتقال گاز و صنایع پتروشیمی استفاده می‌شود. نکته کلیدی در اینجا انتخاب رده (Schedule) مناسب برای تحمل فشار است. برای فشار بالا باید از تبدیل‌های جوشی (Butt Weld) با رده بالا (مانند SCH 80 یا SCH 160) استفاده شود. در خطوط گازی، این تبدیل‌ها اغلب به صورت "Bottom Flat" نصب می‌شوند تا هرگونه میعانات گازی به طور کامل جریان یافته و در خطوط تجمع نکنند.
سؤال ۴: تفاوت تبدیل جوشی (Butt Weld) و رزوه‌ای (Threaded) در چیست؟
**پاسخ:** تبدیل‌های جوشی اتصال دائمی و بسیار مستحکمی را فراهم می‌کنند و برای فشار، دما و لرزش بالا در صنایع سنگین ایده‌آل هستند. آن‌ها به ضخامت لوله (رده) وابسته هستند. در مقابل، تبدیل‌های رزوه‌ای (پیچی) برای خطوط کم فشار، لوله‌کشی‌های عمومی و جایی که نیاز به باز و بسته شدن مکرر است، استفاده می‌شوند. در سیستم‌های فشار قوی، معمولاً تبدیل جوشی غیر هم مرکز استیل ترجیح داده می‌شود.
سؤال ۵: از کجا مطمئن شویم که تبدیل غیر هم مرکز استیل خریداری شده اصل است؟
**پاسخ:** معتبرترین راه برای اطمینان از اصالت گرید استیل (مثلاً 316) و کیفیت ساخت، درخواست **گواهینامههای مواد (MTC - Material Test Certificate)** از فروشنده است. این گواهینامه‌ها که توسط تولیدکننده صادر می‌شوند، آنالیز دقیق شیمیایی و خواص مکانیکی قطعه را نشان می‌دهند. استیل پوشان البرز متعهد به ارائه MTC برای تمام اتصالات استیل خود است.
۵. جمع‌بندی و دعوت به اقدام (CTA)
در سیستم‌های لوله‌کشی که افقی هستند و با پدیده‌هایی چون کاویتاسیون، تجمع هوا یا رسوب سروکار دارند، تبدیل غیر هم مرکز استیل نه یک انتخاب لوکس، بلکه یک ضرورت مهندسی است. طراحی غیر هم مرکز آن تضمین می‌کند که جریان سیال به بهترین شکل هدایت شده و طول عمر و راندمان سیستم‌های حیاتی حفظ شود. انتخاب گرید صحیح (مانند تبدیل غیر هم مرکز استیل ۳۰۴ برای کاربردهای عمومی و تبدیل غیر هم مرکز استیل ۳۱۶ برای محیط‌های خورنده) و نصب درست (Top Flat یا Bottom Flat) دو عامل کلیدی برای موفقیت پروژه شما هستند.
استیل پوشان البرز با تمرکز بر تأمین اتصالات استیل استاندارد و با کیفیت در تمام رده‌های فشار قوی و سایزهای صنعتی، آماده است تا به عنوان شریک فنی و بازرگانی شما، بهترین و اقتصادی‌ترین راه‌حل‌ها را برای نیازهای شما در **سراسر ایران** فراهم کند.
برای اطلاعات بیشتر در مورد سایر اتصالات حیاتی، می‌توانید به صفحه‌ی انواع زانویی استیل صنعتی و راهنمای خرید فلنج استیل مراجعه کنید.
همین حالا برای استعلام **قیمت تبدیل غیر هم مرکز استیل** و دریافت مشاوره تخصصی رایگان، با ما تماس بگیرید.
