بوشن استیل؛ کاربردها، انواع و راهنمای خرید تخصصی

تولید کننده سردنده استیل

بوشن استیل یکی از مهم‌ترین اتصالات در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاه‌ها و حتی صنایع غذایی و دارویی است. این قطعه کوچک اما حیاتی وظیفه اتصال دو لوله به یکدیگر را بر عهده دارد و به دلیل مقاومت بالای استیل در برابر خوردگی، دما و فشار، جایگزین بسیار مناسبی برای اتصالات معمولی محسوب می‌شود. شرکت استیل پوشان البرز به‌عنوان یکی از تأمین‌کنندگان معتبر اتصالات استنلس استیل، انواع بوشن استیل را در سایزها و گریدهای مختلف عرضه می‌کند.

---

بوشن استیل چیست؟

بوشن استیل قطعه‌ای لوله‌ای شکل است که در دو طرف خود دارای رزوه داخلی یا سطح صاف برای جوشکاری می‌باشد. وظیفه اصلی آن اتصال دو لوله یا یک لوله به تجهیزات دیگر است. به‌طور کلی این محصول در دو نوع اصلی بوشن دنده‌ای (رزوه‌ای) و بوشن جوشی تولید می‌شود.

مشخصات فنی سردنده مانیسمان

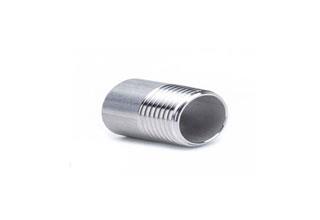

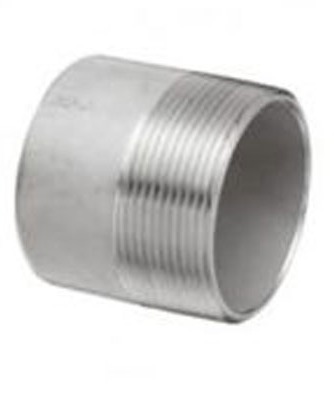

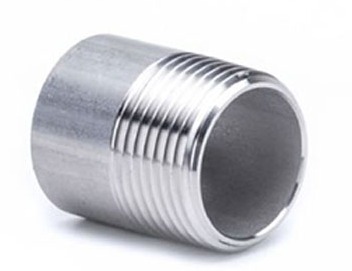

سردنده مانیسمان بدون درز ( Seamless welded Nipple ) اتصالی است که یک سر آن رزوه شده و سر دیگر آن قابلیت جوش دارد و اتصال آن دنده ای است. کاربرد سردنده برای اتصال دادن خطوط لوله به یک شیر به منظور قطع یا وصل کردن برای مصرف کننده است و بر حسب نیاز در رده های مختلف STD,SGP SCH40 تولید می شود. سردنده مانیسمان معمولا در سایز های 1.2 اینچ الی 4 اینچ در بازار موجود می باشد.

انواع بوشن استیل

1. بوشن دنده‌ای (رزوه‌ای)

• دارای رزوه داخلی برای اتصال آسان و بدون نیاز به جوشکاری

• مناسب خطوطی که نیاز به باز و بسته شدن مداوم دارند

• استفاده در سیستم‌های انتقال سیالات با فشار متوسط

2. بوشن جوشی

• اتصال دائم و مستحکم از طریق جوشکاری

• مناسب خطوط با فشار و دمای بالا

• کاربرد در صنایع نفت، گاز، بخار و پتروشیمی

---

کاربردهای بوشن استیل

• خطوط انتقال نفت و گاز

• سیستم‌های بخار و حرارتی

• صنایع غذایی و لبنیات

• صنایع دارویی و شیمیایی

• سیستم‌های تصفیه آب و فاضلاب

• نیروگاه‌ها و صنایع انرژی

---

مزایای استفاده از بوشن استیل

• مقاومت بالا در برابر خوردگی و زنگ‌زدگی

• تحمل دما و فشار بالا

• عمر طولانی و نیاز به تعمیر کمتر

• بهداشتی بودن (مناسب صنایع غذایی و دارویی)

• قابلیت استفاده در شرایط سخت محیطی

---

جدول مشخصات فنی بوشن استیل

---

مقایسه بوشن استیل با سایر اتصالات

انواع دنده های سردنده جوشی فولادی

برای اتصال جوشی به اتصال رزوه ای از سردنده جوشی استفاده می شود. طبق استاندارد ISO1/7، در اتصالات دنده ای، دنده های داخلی باید از نوع موازی و دنده های خارجی روی لوله، باید از نوع مخروطی باشند تا عمل آب بندی روی لوله به درستی انجام شود. دنده ها معمولا در سه نوع دنده متریک، دنده انگلیسی و دنده لوله فولادی تولید می شوند.

بیشتر بخوانید: مغزی استیل

دنده متریک
زاویه بین دو دنده متریک 60 درجه است و سردنده تخت و ته دنده گرد می باشد. گام دنده در حقیقت فاصله ی هر نقطه از یک دنده تا همان نقطه در دنده بعدی است. دنده متریک مورد تایید ISO است. دنده های متریک بسته به گام آنها به دنده ریز، دنده متوسط و دنده درشت تقسیم می شوند.

دنده انگلیسی
در دنده انگلیسی زاویه بین دو دنده 55 درجه است و سر دنده مانند ته دنده گرد است. واحد تقسیم بندی دنده ها در دنده انگلیسی بر اساس اینچ است که دنده ها به سه نوع ریز، متوسط و درشت طبقه بندی می شوند.

دنده لوله فولادی
دنده های لوله فولادی دارای زاویه ی بین دنده ای 55 درجه است. در حدیده کاری لوله های فولادی، برق دنده های داخلی و خارجی استوانه ای شکل هستند. برای حدیده کردن لوله های انتقال آب دنده داخلی به صورت استوانه ای و دنده ی خارجی به شکل مخروطی است.

تفاوت بوشن و سردنده

بوشن و سردنده هر دو برای اتصال خط جوشی به خط دنده ای استفاده می شوند اما تفاوت اصلی بوشن و سردنده در نوع اتصال آن هاست، بوشن ها به صورت توپیچ می باشند و به عنوان مثال برای اتصال به یک شیر روپیچ استفاده می شود اما سردنده به صورت روپیچ بوده و برای اتصال به یک شیر توپیچ استفاده می شوند.

روش تولید سردنده بدون درز

سردنده مانیسمان از فولاد ضد زنگ به روش یک تکه بدون درز تولید می شود و در فرایند تولید آن از هیچ نوع جوشکاری استفاده نمی شود. معمولا اتصالات به صورت لب به لب در کنار لوله مانیسمان هم سایز خود قرار می گیرد و دور آن با دقت بالا جوشکاری می شود، به طوری که آب بندی شده و هیچ گونه نشتی وجود نداشته باشد. طرف دیگر آن نیز به همین ترتیب به لوله بعدی جوش داده می شود و تغییر جهت لوله مورد نظر انجام شده و بعد از اتمام کار کلیه جوشها تست می شود. کلیه اتصالات مانیسمان از این قاعده مستثنا نیستند.
در ساخت سردنده، دو روش جهت تولید وجود دارد: تولید تبدیل جوشی به روش سرد؛ تولید تبدیل جوشی به روش گرم که روش گرم از مزایای بیشتری برخوردار است. علت استفاده از اتصالات و لوله مانیسمان، هماهنگی، استحکام و مقاومت لوله و اتصالات است. این کار موجب می‌شود تا مقاومت لوله و اتصالات مربوط به آن یکسان باشد و کمتر دچار مشکل شود.

مزایا سردنده مانیسمان

مقاوم در برابر زنگ زدگی
عمر طولانی
قابلیت گرفتن انشعاب با سایز های مختلف
قابلیت تحمل فشارهای بالا را دارا می باشد
قابلیت اتصال سریع و آسان به وسیله جوش
مقاوم در برابر حرارت بالا و سرما

کاربرد اتصالات مانیسمان

لوله‌های مانیسمان بدون درز و جای جوش تولید‌می‌شوند در نتیجه مقاومت بالایی در برابر فشار و دمای بالا دارند. استفاده از اتصالات درزدار برای وصل کردن لوله‌های مانیسمان موجب ‌می‌شود تا کیفیت لوله کشی تا میزان زیادی کاهش یابد.

مزایا و معایب اتصالات جوشی درزدار:

مهم ترین و بارزترین مشخصه اتصالات جوشی درزدار، خط جوش در این مدل اتصالات است که در واقع نقطه ضعف اتصالات جوشی محسوب می شود، چون درز جوش محل تمرکز تنش بوده و در صورت بروز هرگونه نقص و ترک احتمالی ناشی از فشار و دمای بالا، شکست صد در صد از درز جوش خواهد بود.
مورد بعدی، ضخامت ورق اتصالات جوشی درزدار می باشد که نسبت به سایر رده های اتصالات جوشی، سبک تر است. از این رو ماشین آلات و تجهیزات تولید این نوع اتصالات به مراتب ارزان تر و در دسترس تر می باشند.

بیشتر بخوانید: شیرآلات استنلس استیل

مجموع این عوامل باعث شده قیمت اتصالات جوشی درزدار به نسبت اتصالات جوشی بدون درز ارزان تر باشند. درنتیجه اتصالات جوشی درزدار بیشتر به منظور استفاده در خطوط لوله با دما و فشار پایین که از حساسیت بالایی برخوردار نیست و هزینه و قیمت تمام شده از فاکتورهای اصلی می باشد بسیار مناسب است. از اتصالات جوشی درزدار می توان در لوله کشی آب و گاز خانگی استفاده نمود.
اتصالات جوشی درزدار در انواع زانویی درزدار، سه راهی درزدار، سردنده یا نیپل درزدار، کپ و تبدیل جوشی درزدار تولید می شود.

استاندارد های اتصالات جوشی درزدار:

استاندارد ابعادی اتصالات جوشی درزدار منطبق با استاندارد ASME B16.9 و استاندارد متریالی مطابق با استاندارد ASTM A234 می باشد. همچنین اتصالات جوشی درزدار با قطر نامی NPS و رده ضخامت SCH شناخته می شوند.

نیپل یا سردنده جوشی (Steel Pipe Nipple):

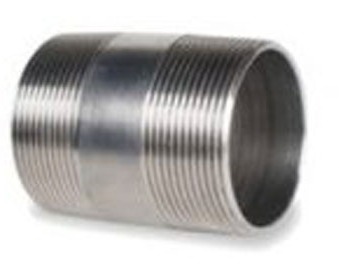

به منظور برقراری ارتباط در پایپینگ خطوط لوله از نیپل جوشی استفاده می شود و در دو نوع نیپل دنده ای و نیپل جوشی تولید می شود. در انواع نیپل دنده ای، شامل نیپل تمام دنده، نیپل دو سردنده، نیپل آچار خور و نیپل فلنج دار و در نوع نیپل جوشی تحت عنوان نیپل یکسر دنده تولید می شود.
ضخامت دیواره نیپل SCH20-SCH40-SCH80 و استاندارد متریالی ASTM A53-ASTM A106 می باشد.همچنین استاندارد دنده نیپل از نوع استاندارد NPT می باشد.

راهنمای خرید بوشن استیل

برای انتخاب بوشن استیل مناسب باید به چند نکته توجه کنید:

• گرید استیل (304 یا 316): بسته به شرایط محیطی و نوع سیال

• نوع اتصال: رزوه‌ای یا جوشی

• سایز لوله: مطابقت با قطر لوله مورد استفاده

• فشار کاری سیستم: انتخاب بوشن متناسب با فشار

---

نتیجه‌گیری

بوشن استیل یکی از پرکاربردترین اتصالات در صنایع گوناگون است که نقش کلیدی در ایمنی و کارایی خطوط انتقال ایفا می‌کند. انتخاب نوع و گرید مناسب آن می‌تواند هزینه‌های تعمیر و نگهداری را به حداقل برساند. شرکت استیل پوشان البرز با سال‌ها تجربه در زمینه تأمین اتصالات استنلس استیل، بهترین گزینه‌ها را برای صنایع مختلف فراهم می‌کند.

📞 برای مشاوره و خرید بوشن استیل می‌توانید با کارشناسان استیل پوشان البرز تماس بگیرید.
